Коли важка авіабомба ФАБ-500 досягає цілі, земля в радіусі сотень метрів перетворюється на зону, де час ніби сповільнюється. Ударна хвиля прокочується крізь повітря, чавунний корпус розривається на сотні уламків, а ґрунт піднімається вгору, утворюючи характерну воронку. Реальний радіус ураження цієї бомби не вкладається в одну цифру — він залежить від модифікації, типу підривника, місцевості та характеру цілі. За узагальненими оцінками військових аналітиків, зона суттєвого ураження сягає 250 метрів, при цьому в найближчій зоні виживання практично неможливе.
Для живої сили та легкої техніки суцільна зона ураження зазвичай обмежується 50–60 метрами, хоча окремі джерела фіксують повне знищення в радіусі до 54 метрів. Легкоброньована техніка отримує критичні пошкодження в межах 15–55 метрів, а важка броня витримує лише пряме або дуже близьке влучання. Ударна хвиля та уламки продовжують діяти й далі — контузії та поранення фіксують на відстані до 190–250 метрів залежно від умов.
Історія створення та основні варіанти ФАБ-500

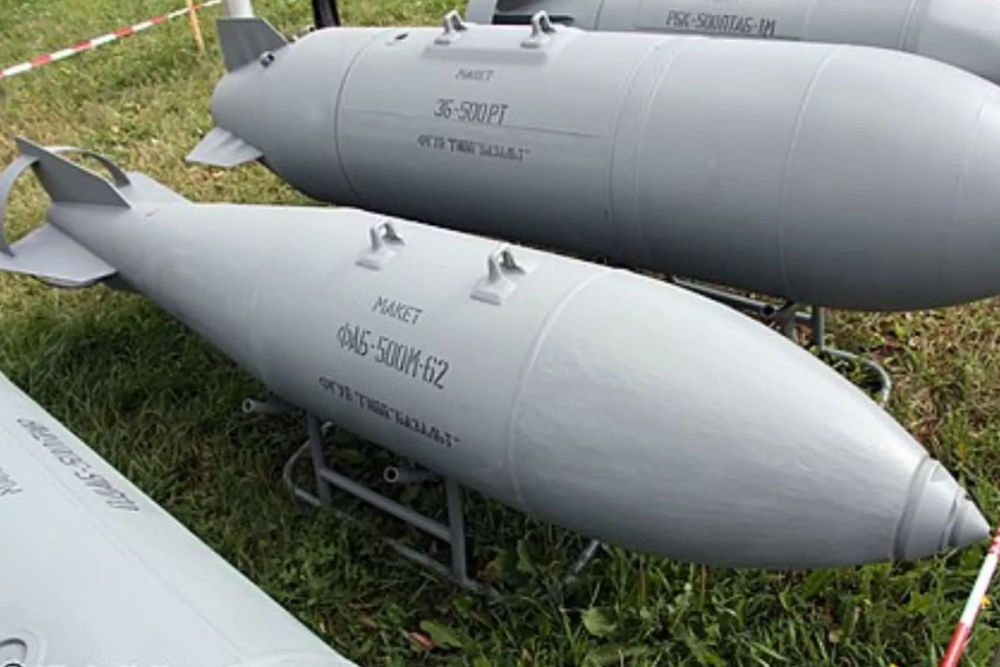

Фугасні авіабомби калібру 500 кг з’явилися ще в 1930-х, але сучасний вигляд сімейство отримало після Другої світової. Найпоширеніші сьогодні моделі — ФАБ-500М-54 (для внутрішніх бомбових відсіків важких бомбардувальників) та ФАБ-500М-62 (для зовнішньої підвіски на винищувачах-бомбардувальниках). Остання стала основою для більшості сучасних застосувань завдяки кращій аеродинаміці та можливості нести додаткове обладнання.
Корпус виготовляють із чавуну — матеріалу, який при розриві дає велику кількість уламків різної маси та форми. Довжина бомби без підривника становить близько 2,47 метра, діаметр — 400 мм, маса — 497–500 кг. Вибухова речовина (зазвичай тротил або суміші на його основі) важить від 150 до 213 кг залежно від конкретної модифікації та джерела даних. Деякі технічні описи вказують до 300 кг у тротиловому еквіваленті для окремих варіантів.
Існують і спеціалізовані версії: товстостінні (для пробивання укриттів і бетонних конструкцій), тонкостінні з парашутом (для штурмового застосування з малих висот) та термостійкі модифікації для високошвидкісних носіїв. Кожна з них по-різному розподіляє енергію між ударною хвилею, уламками та проникною дією.
Як саме працює ураження: вибух, уламки та ударна хвиля
Бомба вражає ціль трьома основними способами, які діють майже одночасно. При контакті або з затримкою спрацьовує підривник — контактний для поверхневих цілей або з уповільненням для заглиблення в ґрунт чи будівлі. Вибухова речовина миттєво перетворюється на гарячі гази під величезним тиском. Цей тиск руйнує корпус і створює сферичну ударну хвилю, яка поширюється зі швидкістю, що спочатку перевищує швидкість звуку.
Ударна хвиля характеризується надлишковим тиском (overpressure). На близькій відстані він може сягати десятків атмосфер — достатньо, щоб зруйнувати легкі будівлі, пошкодити внутрішні органи людини (легені, барабанні перетинки) та спричинити тяжкі контузії навіть без прямого влучання уламків. З віддаленням тиск падає приблизно пропорційно кубічному кореню відстані — саме тому радіус ефективної дії обмежений, хоча слабкі ефекти відчуваються значно далі.
Другий фактор — уламки. Чавунний корпус при розриві дає уламки масою від грамів до кілограмів. Їхня початкова швидкість сягає 1000–2000 м/с. На відстані 50–80 метрів уламки ще здатні пробивати легку броню та завдавати смертельних поранень. Далі їхня кінетична енергія зменшується, але вони залишаються небезпечними для незахищеної піхоти до 150–200 метрів.
Третій ефект — сейсмічний та ґрунтовий. При підриві з затримкою бомба проникає в ґрунт на 3–8 метрів (залежно від типу ґрунту та кута падіння). Вибух створює воронку діаметром близько 8,5 метра та глибиною до 3 метрів. Ударна хвиля в ґрунті руйнує підземні укриття, бліндажі та комунікації навіть тоді, коли поверхневі споруди залишаються відносно цілими.
Конкретні цифри радіусу ураження для різних цілей
Реальний радіус ніколи не буває фіксованим. Нижче наведено узагальнені дані з відкритих військових джерел та аналізів:
Таблиця радіусів ураження ФАБ-500 (орієнтовні значення)
| Тип цілі | Зона суцільного ураження | Зона летального/серйозного ураження | Примітки |
|---|---|---|---|
| Жива сила (відкрита місцевість) | до 54–60 м | до 140–190 м | Контузії та поранення можливі до 250 м |
| Легка техніка та автомобілі | 31–55 м | до 190 м | Повне знищення в ближній зоні |
| Легкоброньована техніка | 15–55 м | до 80–100 м | Уламки пробивають корпус на середніх дистанціях |
| Важка бронетехніка | до 15 м | до 30–50 м (пошкодження) | Пряме влучання або близький розрив |
| Цивільні будівлі (цегла, бетон) | 25–40 м (важкі пошкодження) | до 100+ м (руйнування вікон, перегородок) | Сейсмічний ефект підсилює руйнування |
| Підземні укриття та бліндажі | до 10–15 м (пряме ураження) | до 30–50 м (руйнування від хвилі в ґрунті) | Залежить від глибини та конструкції |
Ці значення — результат узагальнення польових даних, випробувань та бойового досвіду. У міській забудові радіус часто зменшується через екранування будівлями, але вторинні ураження (уламки цегли, скла, конструкцій) зростають.
Фактори, що суттєво змінюють реальний радіус
Місцевість відіграє ключову роль. На відкритому полі уламки та хвиля поширюються максимально далеко. У лісі чи міській забудові частина енергії поглинається деревами та будівлями. Тип ґрунту впливає на проникнення: м’який ґрунт «поглинає» більше енергії, твердий або скелястий — посилює сейсмічний ефект.
Кут падіння та висота спрацювання підривника теж важливі. Майже вертикальне падіння з великої висоти дає глибшу воронку та сильніший ґрунтовий ефект. Плоска траєкторія або повітряний підрив (якщо використовується відповідний підривник) збільшує площу ураження уламками, але зменшує проникну дію.
Модифікація бомби визначає баланс між ефектами. Товстостінні версії більше енергії витрачають на пробивання, тонкостінні — на формування більшої кількості уламків. Саме тому в різних джерелах цифри відрізняються: одні фокусуються на максимальному радіусі уламків, інші — на зоні повного знищення.
Сучасна еволюція: ФАБ-500 з модулем УМПК
З 2023 року звичайні вільнопадні бомби отримали нове життя завдяки універсальному модулю планування та корекції (УМПК). Складні крила, система супутникової навігації та аеродинамічні поверхні перетворюють ФАБ-500 на плануючий боєприпас з дальністю 60–70 км у перших версіях. Пізніші модифікації УМПК-ПД (підвищеної дальності) забезпечують 95–100 км при скиданні з висоти 10–12 км на швидкості близько 900–1000 км/год. Деякі джерела 2025 року фіксують експериментальні варіанти з додатковим реактивним прискорювачем, що заявляють дальність до 150–200 км.
Це кардинально змінило тактику. Літаки-носії (переважно Су-34 та Су-35) тепер можуть скидати бомби, залишаючись за межами дії більшості українських зенітних комплексів середньої дальності. Точність сучасних комплектів сягає 8–15 метрів за умови нормальної видимості супутників. Масове застосування таких плануючих бомб у 2024–2025 роках дозволило російським силам наносити удари по укріплених районах, тилах та інфраструктурі без ризику для авіації.
Реальні наслідки такого застосування добре відомі: зруйновані багатоповерхівки в прифронтових містах, знищені промислові об’єкти, змушені змінювати тактику оборонні підрозділи. Кожна така бомба — це не просто вибух, а подія, що змінює ландшафт і змушує перебудовувати всю систему укриттів та розосередження сил.
Цікаві факти про ФАБ-500 та її радіус ураження
- Воронка від однієї ФАБ-500 за розміром порівнянна з невеликим басейном — 8,5 метра в діаметрі та до 3 метрів глибиною. У м’якому ґрунті з затриманим підривом вона може сягати 7–8 метрів завглибшки.
- Один із найвідоміших випадків — бомба, що застрягла в багатоповерхівці Харкова, не вибухнувши. Її довелося витягувати важкою технікою протягом кількох місяців, щоб уникнути катастрофи.
- Ударна хвиля від ФАБ-500 здатна пошкоджувати будівлі навіть на відстані понад 100 метрів, ламаючи вікна, руйнуючи внутрішні перегородки та спричиняючи обвалення перекриттів у старих спорудах.
- Виробництво та застосування цих бомб у 2024 році зросло в рази порівняно з попереднім періодом — за відкритими оцінками, лише за 2,5 місяці було використано понад 3500 одиниць на одній з ділянок фронту.
- Сучасні плануючі модифікації з УМПК-ПД не лише збільшили дальність до 100+ км, а й дозволили застосовувати бомби з більш безпечних для носія відстаней, кардинально змінивши баланс ризиків для авіації.
- Уламки чавунного корпусу мають неправильну форму — це збільшує їхню «рваність» і здатність завдавати складних поранень навіть на межі радіуса дії.
Сьогодні ФАБ-500 з модулями планування залишається одним із наймасовіших та найвпливовіших видів авіаційного озброєння в зоні конфлікту. Її радіус ураження — це не просто цифра з таблиці, а сукупність фізичних процесів, конструктивних рішень та конкретних умов застосування. Розуміння цих нюансів дозволяє краще оцінювати як технічні можливості боєприпасу, так і реальні наслідки його використання на сучасному полі бою.
