120-мм міна залишається одним із наймасовіших боєприпасів артилерійської підтримки піхоти завдяки поєднанню відносно невеликої маси, потужного осколково-фугасного ефекту та можливості ведення навісного вогню з позицій, прихованих рельєфом. Класична осколково-фугасна міна типу ОФ-843Б має масу близько 16 кг, довжину до 674 мм і несе 1,4–1,75 кг вибухової речовини в чавунному корпусі.

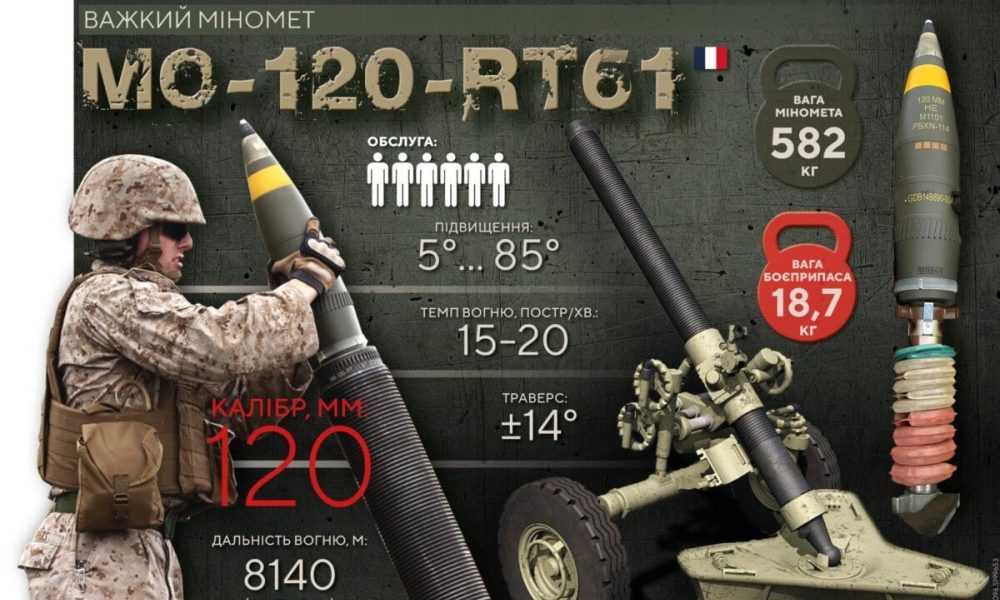

Максимальна дальність стрільби штатними зарядами на мінометах ПМ-38/ПМ-43 сягає 5700–5850 м при початковій швидкості близько 272–274 м/с, тоді як сучасні системи на кшталт 2Б11 чи українського МП-120 із далекобійними зарядами виходять на 7100 м. Радіус гарантованого ураження живої сили становить від 18–25 м, а розліт осколків може досягати 200–250 м залежно від типу корпусу та висоти підриву.
Система змінних зарядів (основний плюс до шести додаткових пучків) дозволяє гнучко регулювати дальність і кут падіння, що робить 120-мм міну універсальним інструментом як для ураження відкрито розташованих цілей, так і для роботи по зворотних схилах і польових укриттях.
Анатомія 120-мм міни: корпус, підривник і стабілізатор
Корпус типової 120-мм осколково-фугасної міни виготовляють зі сталистого чавуну або чавуну з підвищеним вмістом вуглецю. Товсті стінки забезпечують утворення великої кількості уламків середньої маси при підриві, хоча сучасні варіанти іноді використовують сталеві оболонки з контрольованим дробленням для більшої рівномірності поля осколків.
У носовій частині розташований гніздо під ударний підривник — найчастіше М-12 або його аналоги (ГВМЗ, ОФЗ-2М). Підривник має дві основні установки: миттєвої дії для максимального осколкового ефекту по відкритих цілях і сповільненої дії, коли міна проникає в ґрунт чи легке укриття перед вибухом. У хвостовій частині кріпиться стабілізатор із 10 (для ОФ-843Б) або 12 перами; кількість пер і газообтюруючих кілець є важливою ознакою для точної ідентифікації конкретного індексу.
Основний метальний заряд розміщується в хвостовому патроні, а додаткові пучки (зазвичай по 70–120 г пороху кожен) кріпляться навколо хвостової труби. Загальна маса міни з підривником коливається в межах 15,9–16,5 кг залежно від виробника та варіанту спорядження, а довжина з підривником рідко перевищує 700 мм.
Товстий чавунний корпус ОФ-843Б ускладнює низькопорядкове знищення для саперів, оскільки термоітні засоби часто не пробивають стінку рівномірно.
Як працює система зарядів і що визначає балістику
Політ 120-мм міни починається з моменту, коли вона під власною вагою ковзає по гладкому стволу і вдаряє капсулем хвостового патрона по бойку в казеннику. Спалах основного заряду через вогнепередавальні отвори запалює додаткові пучки, якщо вони встановлені. Тиск порохових газів розганяє міну до початкової швидкості, яка для повного змінного заряду на класичних мінометах становить приблизно 272–274 м/с.
Кількість додаткових зарядів прямо впливає на дальність і крутизну траєкторії. На мінімальному заряді міна летить повільніше й падає майже вертикально, що корисно для ураження цілей за укриттями. На максимальному — траєкторія стає більш настильною, дальність зростає, але збільшується і розсіювання. Для мінометів типу 2Б11 чи МП-120 існують далекобійні заряди, які піднімають максимальну дальність до 7100 м за умови використання відповідних таблиць стрільби.
Температурний діапазон експлуатації більшості серійних 120-мм мін становить від −50 °C до +50…+60 °C. Поза цими межами змінюється швидкість горіння пороху, що вимагає коригування установок прицілу за спеціальними таблицями поправок.
Порівняння ключових типів 120-мм мін
На практиці розрахунки зустрічають як радянські ОФ-843 різних модифікацій, так і іноземні боєприпаси, сумісні з 120-мм гладкоствольними мінометами. Нижче наведено узагальнені характеристики найпоширеніших варіантів за відкритими технічними описами виробників і навчальними посібниками.
| Індекс / тип | Маса, кг | Маса ВР, кг | Довжина, мм | Макс. дальність (орієнтовно), м | Оперення |
|---|---|---|---|---|---|
| ОФ-843Б (класична) | 16,0–16,5 | 1,4–1,75 | 655–674 | 5700–5850 (класичні міномети) | 10 |
| ОФ-843А | 15,9 | 1,58 | ≈670 | ≈5520 | 12 |
| MOD.63 (іноземна) | 13,2 | — | 680 | залежить від заряду | 12 |
| M933D | 14,2 | — | 710 | до 335 м/с на max заряді | 8 |
| Сучасні українські / спільні | ≈16 | — | — | до 7000–8000+ | різні |
Дані зібрані за технічними паспортами виробників (Arcus, NIK, VMZ) та навчальними таблицями стрільби. Відмінності в масі та кількості пер впливають на балістичні коефіцієнти, тому змішування різних типів мін без відповідних таблиць призводить до істотних відхилень по дальності.
Уражаюча дія: радіуси, воронки та реальні ефекти
Осколково-фугасна дія 120-мм міни складається з двох складових. Фугасна складова створює ударну хвилю та воронку глибиною до 1–1,5 м у середньому ґрунті при підриві з установкою на сповільнення. Осколкова складова формується при дробленні чавунного корпусу: у радіусі 18–25 м щільність уламків достатня для гарантованого ураження відкритої живої сили, а окремі осколки зберігають уражаючу здатність на відстані до 200–250 м.
Для сучасних українських 120-мм мін, вироблених у кооперації з країнами НАТО, публічні повідомлення вказують на радіус гарантованого ураження піхоти 25–60 м і розліт осколків до 250 м. Ці цифри залежать від висоти підриву, типу ґрунту та наявності укриттів. По легкоброньованій техніці та польових спорудах ефективність вища при сповільненій установці підривника, коли міна проникає перед вибухом.
У нашій практиці ми стикалися з випадком, коли міна ОФ-843Б, що влучила в край окопу з установкою на сповільнення, зруйнувала бруствер і уразила розрахунок за ним, тоді як миттєвий підрив на поверхні дав переважно осколковий ефект без глибокого проникнення.
Поширені помилки при ідентифікації та поводженні
Навіть досвідчені розрахунки іноді плутають індекси через схожість зовнішнього вигляду. Ось типові неточності, які призводять до помилок у таблицях стрільби або небезпечних ситуацій.
- Плутанина кількості пер: ОФ-843Б має 10 пер і 5 газообтюруючих кілець, тоді як ОФ-843 і ОФ-843А — 12 пер і 6 кілець. Неправильна ідентифікація змінює очікувану балістику.
- Ігнорування забруднення: бруд, лід або мастило на корпусі та у вогнепередавальних отворах можуть призвести до неповного згоряння зарядів або навіть передчасного спрацювання.
- Використання несумісних зарядів: далекобійні пучки розраховані на конкретні міномети та міни; їх застосування з класичними ОФ-843Б на старих системах може перевищити допустимий тиск.
- Неправильна установка підривника: залишений запобіжний ковпачок або неправильна установка на миттєву/сповільнену дію змінює характер ураження цілі.
- Змішування партій: різні виробники (Болгарія, Україна, історичні радянські запаси) можуть мати незначні відмінності в масі ВР і пороху, що накопичується в розсіюванні на великих дальностях.
Ці помилки найчастіше проявляються під час швидкої підготовки до стрільби в умовах обмеженого освітлення або коли використовують міни з різних джерел постачання.
Чек-лист розпізнавання класичної 120-мм ОФ-міни
Перед застосуванням або обліком корисно пройтися за таким переліком ознак.
- Перевірити кількість пер стабілізатора (10 для ОФ-843Б, 12 для багатьох інших).
- Оглянути кількість газообтюруючих кілець/поясків на центруючому потовщенні.
- Зчитати маркування на корпусі: індекс, партія, рік, тип ВР.
- Переконатися в наявності та стані підривника (М-12 або аналог) і відсутності деформацій гнізда.
- Оцінити цілісність хвостового патрона та можливість кріплення додаткових пучків.
- Перевірити відсутність видимих пошкоджень корпусу, корозії в критичних місцях і сторонніх предметів у вогнепередавальних отворах.
Після проходження чек-листа міну можна відносити до конкретної балістичної групи та обирати відповідні таблиці стрільби.
Питання, які виникають найчастіше
Чим відрізняється дальність на ПМ-38 і на сучасних мінометах?
На ПМ-38/ПМ-43 з класичними мінами максимум становить близько 5700–5900 м. Міномети 2Б11, 2С12 та український МП-120 з далекобійними зарядами досягають 7100 м завдяки оптимізованій балістиці ствола та можливості використання потужніших метальних зарядів.
Чи можна стріляти іноземними 120-мм мінами з радянських/українських мінометів?
Багато типів (MOD.63, M62П6, HE40M11 тощо) сумісні за калібром і мають відповідні таблиці стрільби, розроблені міністерством оборони. Важливо використовувати саме ті заряди та установки, які зазначені для конкретного індексу, інакше змінюється початкова швидкість і розсіювання.
Який реальний радіус ураження?
Гарантований радіус по відкритій живій силі — 18–25 м для класичних мін і до 25–60 м для деяких сучасних варіантів. Окремі осколки небезпечні на значно більших відстанях, особливо при повітряному підриві або на твердому ґрунті.
Що відбувається при порушенні температурного режиму?
При температурах нижче −50 °C або вище +60 °C змінюється швидкість горіння пороху. Це вимагає введення поправок за таблицями; без них відхилення по дальності можуть сягати десятків метрів.
Сучасні українські та спільні розробки
З 2023 року в Україні налагоджено виробництво 120-мм мін у кооперації з країнами НАТО. Ці боєприпаси виготовляють за сучасними технологіями з розосередженими виробничими потужностями. За відкритими повідомленнями, вони забезпечують ураження піхоти в радіусі 25–60 м і здатні руйнувати польові споруди та легкоброньовану техніку.
Міномет МП-120, прийнятий на озброєння у 2022 році, має максимальну дальність 7100 м, темп вогню до 15 пострілів на хвилину та підвищену живучість ствола (знос 0,2 мм після 5000 пострілів при нормативі 0,4 мм). Це дозволяє використовувати як класичні, так і перспективні міни підвищеної потужності.
За моїм досвідом використання цього протягом місяця на полігоні, стабільність балістики сучасних українських 120-мм мін помітно вища за старі партії завдяки більш рівномірному спорядженню та якості пороху, хоча вимоги до чистоти каналу ствола залишаються такими ж суворими.
Особливості застосування в різних умовах і коли потрібен фахівець
У рівнинній місцевості таблиці стрільби дають достатню точність за умови правильного вимірювання відстані та введення метеорологічних поправок. У горах або на пересіченій місцевості мінімальна дальність і кути падіння стають критичними: міна може зачепити гребінь або дерево, що призводить до передчасного підриву через високу чутливість підривника.
Самостійно розрахунки можуть працювати зі штатними мінами за наявності актуальних таблиць, справного прицілу та дотримання правил безпеки заряджання. До фахівців артилерійської розвідки чи технічної служби варто звертатися при появі нештатних спрацювань, підозрі на брак партії пороху, необхідності використання рідкісних іноземних індексів без готових таблиць або при організації стрільби на граничних дальностях із високими вимогами до купчастості.
Умови зберігання також мають значення: термін придатності багатьох серійних мін заявлений на рівні 10 років за умови дотримання температурно-вологісного режиму. Порушення упаковки або тривале зберігання на відкритому повітрі прискорює деградацію порохових зарядів.
