Конденсатори часто стають винуватцями несподіваних поломок — телевізор не вмикається, холодильник гуде, але не морозить, блок живлення комп’ютера видає дивні звуки або просто відмовляється працювати. Маленька деталь розміром з ніготь може накопичувати заряд роками, а потім раптово втратити ємність чи замкнутися, і вся техніка зупиняється. Перевірити конденсатор мультиметром — це один з найпростіших і доступних способів швидко зрозуміти, чи винен саме він, чи проблема глибша.
Більшість сучасних цифрових мультиметрів дозволяють оцінити стан конденсатора за кілька хвилин, навіть якщо у вас дешевий прилад за 200-300 гривень. Головне — не поспішати, обов’язково розрядити елемент і дотримуватися полярності для електролітичних моделей. Нижче — детальний покроковий розбір усіх методів, які реально працюють у 2025-2026 роках.
Безпека понад усе. Перед будь-якими вимірами відключіть пристрій від мережі, дайте йому постояти 10-15 хвилин. Конденсатори в джерелах живлення можуть тримати високий заряд навіть після вимкнення — до 300-400 вольт. Коротке замикання висновків викруткою з ізольованою ручкою або резистором 1-10 кОм на 5-10 Вт — це не забава, а необхідність. Інакше мультиметр може згоріти, а ви отримати неприємний удар струмом.
Візуальний огляд — перший і найшвидший крок.
Пухирці на верхній частині, тріщини, потік електроліту (коричневі або жовті патьоки), здуття корпусу — це явні ознаки смерті. Такі конденсатори викидаємо без роздумів. Якщо корпус цілий, переходимо до вимірів.
Метод 1. Перевірка в режимі ємності (найточніший для сучасних мультиметрів)
Багато приладів від UNI-T, Mastech, ANENG мають окремий сектор з позначкою F або –||–.
Кроки:
- Розрядити конденсатор.
- Випаяти його з плати (або хоча б від’єднати один висновок, бо паралельні елементи сильно спотворюють результат).
- Переключити мультиметр у режим вимірювання ємності.
- Вибрати межу, вищу за номінал конденсатора (наприклад, для 100 мкФ — 200 мкФ).

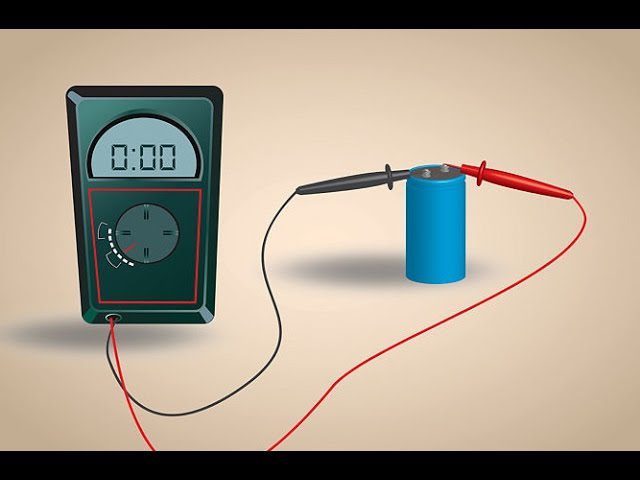

- Під’єднати щупи: червоний до +, чорний до – (для полярних). Для неполярних — байдуже.
Якщо показання близькі до номіналу (±10-20% залежно від класу точності та віку деталі) — конденсатор живий. Значення 0 або дуже маленьке — обрив. Значно більше номіналу — пробій або витік.
Для маленьких керамічних чи плівкових конденсаторів (до 1 мкФ) цей режим ідеальний. Для великих пускових 50-100 мкФ у холодильниках чи кондиціонерах похибка може сягати 15-25%, але це все одно кращий показник, ніж нічого.
Метод 2. Перевірка опором (універсальний спосіб для будь-якого мультиметра)
Цей метод рятує, коли немає режиму ємності — наприклад, на старому стрілочному приладі чи дешевому DT830.
Переключаємо в режим омметра на найбільшу межу (200 кОм, 2 МОм або вище).
Під’єднуємо щупи до висновків.
Що відбувається з робочим конденсатором:
- Спочатку опір низький (майже 0) — він заряджається від струму тестера.
- Потім стрілка (або цифри) повільно повзе вгору.
- За 5-30 секунд (залежно від ємності) досягає нескінченності (1 на дисплеї цифрового мультиметра).
Це ідеальна поведінка. Якщо опір відразу нескінченний — обрив або дуже мала ємність. Якщо відразу 0 і не змінюється — пробій (коротке замикання). Якщо опір низький і тримається — великий витік, конденсатор «протікає».
Для полярних конденсаторів під’єднуємо червоний щуп до +, чорний до –. Якщо поміняти місцями — спочатку буде низький опір, але потім теж піде вгору.
Типові помилки, які роблять навіть досвідчені майстри
- Перевіряють конденсатор прямо на платі без випаювання. Паралельні резистори, діоди, транзистори спотворюють усе — результат майже завжди хибний.
- Забувають розрядити — іспортюють мультиметр або отримують іскри.
- Ігнорують полярність при перевірці електролітичних конденсаторів — отримають завищені показання витоку.
- Довіряють тільки цифрам без повторного виміру — старий конденсатор може показати нормальну ємність холодним, а гарячим втрачати половину.
- Перевіряють ESR (еквівалентний послідовний опір) без спеціального приладу — мультиметр його не вимірює.
Поради, які реально економлять час і гроші
- Для великих пускових конденсаторів (кондиціонери, насоси, пральні машини) після перевірки ємності під’єднайте його до мережі через лампочку 60-100 Вт. Якщо лампа спалахує яскраво і гасне — конденсатор справний. Якщо світить постійно — пробій.
- Якщо ємність у межах норми, але техніка все одно не працює — перевірте ESR спеціальним тестером (типу MESR-100 або LCR-T4). Високий ESR — типова причина для електролітиків старше 5-7 років.
- Керамічні конденсатори рідко втрачають ємність — вони або пробиваються, або тріскаються. Якщо візуально цілі — 90% шансів, що робочі.
- Купуйте запасні конденсатори з запасом по напрузі (у 1,5-2 рази вище робочої) і з низьким ESR — наприклад, серії Panasonic FR, Nichicon PW або Rubycon ZL.
Конденсатори — це маленькі акумулятори в мікросвіті електроніки. Вони працюють тихо, непомітно, але коли вмирають — виводять з ладу цілі блоки. Звичайний мультиметр у руках умілого людини перетворюється на потужний діагностичний інструмент, який дозволяє заощадити сотні гривень на сервісі.
Тепер, коли ви знаєте всі нюанси, наступного разу, почувши підозріле гудіння чи побачивши, що прилад не стартує, просто візьміть мультиметр — і за кілька хвилин зрозумієте, чи винен конденсатор, чи варто копати глибше. Удачі в ремонтах, і нехай ваші прилади служать довго!
