На любой теплоэлектроцентрали есть оборудование, остановка которого сразу становится проблемой для всего энергоблока. К таким агрегатам относятся питательные насосы. Их задача выглядит просто только на схеме: подать воду в котел, где уже созданы высокие давление и температура.

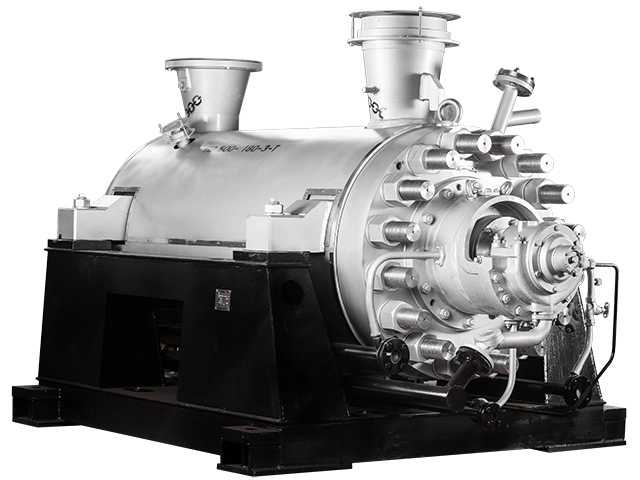

Насос ПЭ 500-180 выполняет именно эту работу. От его состояния зависит непрерывность пароводяного цикла станции. Для энергетиков это один из самых ответственных агрегатов, поскольку он постоянно работает с горячей питательной водой и серьезными нагрузками.
Назначение питательных насосов: продавить котельное давление
После прохождения подогревателей вода должна попасть обратно в котел. Проблема заключается в том, что внутри котельного оборудования уже существует высокое давление. Чтобы преодолеть его, насосу приходится создавать еще большее давление на выходе.
Подача около 500 м³/ч обеспечивает необходимый расход воды для работы энергоблока, а напор порядка 1800 метроного оборудовв водяного столба позволяет продвигать поток в сторону котла. Для обычного насосания такие параметры выглядят непривычно, однако для энергетики они считаются рабочими.
По этой причине к надежности питательных насосов предъявляют особенно высокие требования.
Многоступенчатая конструкция и материалы сверхвысокой прочности
Получить такой напор за счет одного рабочего колеса невозможно. Давление наращивается постепенно, проходя через несколько ступеней внутри агрегата.
Конструкция подобных насосов обычно включает следующие элементы:
- Наружный прочный кожух.
- Внутренний секционный корпус.
- Несколько рабочих колес.
- Направляющие аппараты.
Каждая ступень добавляет потоку часть энергии. В результате вода проходит через весь пакет колес и выходит из насоса уже с параметрами, достаточными для подачи в котел. Для работы при высоких давлениях применяются материалы, рассчитанные на длительную эксплуатацию с горячей водой, температура которой может достигать 165°C.
Защита оборудования: гидромуфты и линия рециркуляции
Питательный насос не любит резких режимов работы. Быстрый разгон или работа при недостаточном расходе создают дополнительные нагрузки на оборудование.
Для плавного управления часто используют гидромуфты, позволяющие изменять обороты без резких переходов. Еще один важный элемент системы — линия рециркуляции. Когда расход через насос становится слишком малым, часть воды возвращается обратно по специальному контуру. Это помогает избежать перегрева и нежелательных режимов внутри агрегата.
Для персонала станции такие системы давно стали обязательной частью безопасной эксплуатации.
Вибромониторинг и сервисная поддержка
Высокие обороты и большие нагрузки требуют постоянного контроля состояния оборудования. Незначительное отклонение, которое на другом насосе может долго оставаться незаметным, здесь способно привести к серьезным последствиям.
Во время эксплуатации обычно контролируют несколько параметров:
- Вибрацию агрегата.
- Температуру подшипников.
- Состояние уплотнений.
- Работу ротора.
Такой мониторинг помогает выявлять проблемы на ранней стадии. При ремонте специалисты стараются использовать оригинальные комплектующие, поскольку балансировочные элементы, вкладыши и другие детали напрямую влияют на надежность работы оборудования.
