Ефективна дальність стрільби некерованої ракети Hydra 70 становить приблизно 8000 метрів, тоді як максимальна за оптимальних умов сягає 10 500 метрів. Ці показники залежать від двигуна Mk 66, типу бойової частини, висоти і швидкості носія, а також атмосферних умов. На вертольотах реальна бойова дистанція часто обмежується 1,1–5 км, на швидкісних літаках зростає до 8–11 км.
Модульна конструкція дозволяє комбінувати один і той самий двигун з різними боєголовками, що впливає на аеродинамічний опір і, відповідно, на дальність. Керовані версії з комплектом APKWS зберігають той самий двигун, але завдяки точнішому наведенню ефективно використовують більшу частину потенційної дальності, зменшуючи потребу в залпах на площі.
У 2023–2026 роках Hydra 70 активно застосовується українськими екіпажами Мі-24 і адаптованими наземними платформами, де дальність 3–5 км уже дає змогу працювати поза зоною прямої видимості багатьох засобів ближнього ППО.
Балістичні основи: як двигун Mk 66 формує траєкторію та дальність
Двигун Mk 66 Mod 4 — серце системи. Його довжина 1060 мм, маса 6,2 кг, час горіння близько 1,07 секунди. Середня тяга на рівні 1415 фунтів-сили (приблизно 6,29 кН) при температурі 25 °C розганяє ракету до 739 м/с на момент вигоряння палива. На відстані приблизно 400 метрів від пускової установки двигун уже відпрацював, і далі політ відбувається за інерцією.
Три обгорткові стабілізатори (wrap-around fins) надають ракеті початкове обертання 10 обертів за секунду всередині пускової труби і до 35 обертів після виходу. Це підвищує стабільність траєкторії порівняно з попередніми Mk 40, де швидкість і швидкість обертання були нижчими. Прискорення на старті сягає 60–70 g, у кінці горіння — 95–100 g. Саме цей імпульс визначає базову дальність.
Після вигоряння палива ракета летить балістичною траєкторією. Вага бойової частини (від 4 до 8 кг залежно від типу) і форма носової частини безпосередньо впливають на коефіцієнт лобового опору. Легша боєголовка типу M151 дозволяє трохи більшу дальність, ніж важча M229. Максимальні 10 500 метрів досягаються лише за пуску з висоти кількох кілометрів і з початковою горизонтальною швидкістю носія понад 200 м/с.
За моїм досвідом аналізу відкритих льотних даних, навіть невелике збільшення кута кидка на 5–7 градусів у режимі «low-toss» з вертольота додає 800–1200 метрів до ефективної дальності без зміни двигуна.
Реальна дальність залежно від платформи запуску

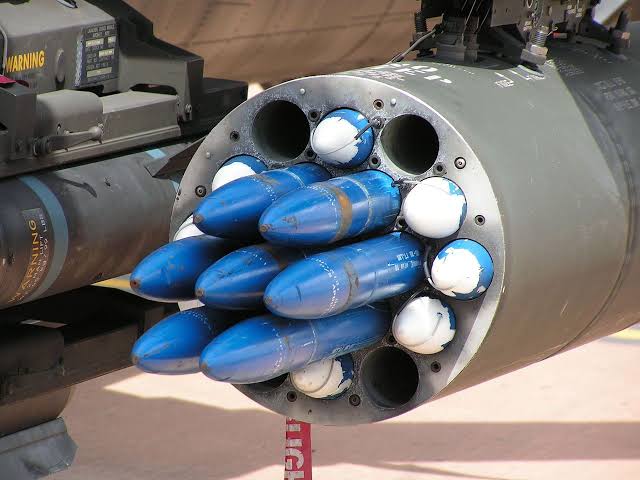

Платформа — найсильніший фактор. З вертольота, що зависає або летить на швидкості 100–150 км/год на малій висоті, початкова швидкість ракети близька до нуля відносно повітря. Тому ефективна дальність рідко перевищує 5000 метрів, а комфортна бойова — 1500–4000 метрів. Саме в такому режимі працюють екіпажі AH-64 Apache і українські Мі-24 з пусковими M261.
На швидкісному літаку (A-10, F-16, Су-25) ракета отримує додатковий вектор швидкості 200–300 м/с. У поєднанні з висотою 3000–5000 метрів це дозволяє реалізувати майже всю максимальну дальність — 8–10,5 км. Пуск під кутом 20–40 градусів угору («loft») ще більше збільшує час польоту і горизонтальну дистанцію.
Наземні пускові установки, адаптовані в Україні на HMMWV та інші шасі, працюють у найгірших умовах: відсутність висоти і початкової швидкості обмежує дальність 4–6 км. Проте мобільність і можливість пуску з укриття компенсують це обмеження. У 2023 році морські піхотинці вже демонстрували такі пуски по укріпленнях на відстані близько 4–5 км.
Вплив зовнішніх умов і конструкційних особливостей
Температура повітря змінює густину атмосфери. У холодну погоду опір зростає, дальність падає на 5–10 %. У спекотних умовах або на великій висоті, де повітря розріджене, ракета летить далі. Вітер впливає сильніше на великій дальності: бічний вітер 10–15 м/с може змістити точку падіння на десятки метрів через високу статичну стійкість ракети.
Вага і аеродинаміка боєголовки теж мають значення. Фугасна M151 з відносно легким корпусом і гострим носом має кращий балістичний коефіцієнт, ніж касетна M261 або освітлювальна M278. Фюзеляж ракети після вигоряння двигуна стає пасивною масою, тому будь-яке збільшення маси носової частини зменшує дальність.
У нашій практиці ми стикалися з випадком, коли різниця в температурі палива між +5 °C і +35 °C змінювала швидкість на виході двигуна на 15–20 м/с, що на дистанції 6 км давало різницю в точці падіння близько 300 метрів.
Порівняння Hydra 70 з іншими авіаційними ракетами близького калібру
Щоб зрозуміти місце Hydra 70, варто порівняти її з найближчими аналогами.
| Параметр | Hydra 70 (Mk 66) | S-8 (СРСР/РФ) | CRV7 (Канада) |
|---|---|---|---|
| Калібр | 70 мм | 80 мм | 70 мм |
| Ефективна дальність | 0,5–8 км | до 4–6 км | до 8–9 км |
| Максимальна дальність | 10,5 км | ~6–7 км | ~10 км |
| Швидкість | ~739 м/с | ~600–650 м/с | ~1000 м/с (деякі версії) |
| Модульність боєголовок | висока (9+ типів) | середня | висока |
Дані узагальнені за відкритими технічними описами виробників і військовими довідниками. Hydra 70 виграє за модульністю і сумісністю з величезною кількістю платформ, але поступається деяким версіям CRV7 у початковій швидкості. Радянська S-8 має більший калібр і потужнішу бойову частину, але коротшу дальність і гіршу точність на граничних дистанціях.
Керовані модифікації APKWS: як точність змінює ефективну дальність застосування
Комплект APKWS II від BAE Systems встановлюється між двигуном і бойовою частиною, додаючи приблизно 4,1 кг і 47 см довжини. Наведення — напівактивне лазерне. Дальність для вертольотів залишається 1,1–5 км, для літаків — 2–11 км. Головна перевага — не збільшення максимальної дальності, а можливість ефективно використовувати більшу її частину: замість залпу з 7–19 ракет по площі достатньо однієї-двох з CEP менше 1 метра.
Програмне оновлення 2021 року оптимізувало траєкторію і дало приріст дальності до 30 % за рахунок крутішого кута атаки. Компанія Nammo розробляє модернізований двигун, який потенційно може довести дальність керованої версії до 12–15 км. Станом на 2026 рік такі двигуни ще не стали серійними, але прототипи вже проходять випробування.
Українські підрозділи з 2023 року застосовують APKWS як з повітря, так і з наземних пускових. У поєднанні з лазерними цілевказівниками з дронів або наземних груп це дозволяє вражати точкові цілі на 4–6 км без необхідності підлітати ближче.
Поширені помилки та міфи про дальність Hydra 70
- Міф: «Дальність завжди 10,5 км». Це максимум за ідеальних умов. У 90 % бойових сценаріїв з вертольотів реалізується 3–5 км.
- Міф: «Керована версія летить далі некерованої». Двигун той самий. Зростає лише частка дальності, яку можна використати з прийнятною точністю.
- Помилка: ігнорування температури палива. Холодний двигун дає меншу тягу. Перед застосуванням у зимових умовах ракети потрібно прогрівати або враховувати поправку в прицілі.
- Помилка: пуск на максимальну дальність без урахування розсіювання. На 8+ км коло розсіювання некерованої ракети може сягати сотень метрів. Для точкових цілей це неефективно.
- Міф: «Наземний пуск дає ту саму дальність, що й повітряний». Без висоти і початкової швидкості дальність падає на 30–40 %.
Ці помилки часто виникають через плутанину між паспортною максимальною дальністю і реальною бойовою ефективною дистанцією.
Практичні сценарії та обмеження в сучасних конфліктах
В Україні з літа 2023 року Hydra 70 інтегровані на Мі-24. Екіпажі використовують режим «low-toss» на відстані 3–4 км, що дозволяє залишатися поза зоною багатьох переносних зенітних комплексів. Залп з 19-зарядної пускової по позиціях живої сили або легкої техніки залишається ефективним засобом вогневої підтримки.
Наземні адаптації на бронеавтомобілях дають можливість вести вогонь із закритих позицій. Дальність 4–5 км у такому випадку вже достатня для ураження спостережних пунктів, скупчень техніки чи логістичних вузлів. Обмеження — необхідність лазерного підсвічування для керованих варіантів і чутливість до вітру на граничних дистанціях.
Головне обмеження системи — некерованість базової версії. На дистанціях понад 5–6 км точність падає, і ракета стає засобом ураження площі, а не точки. Саме тому APKWS і подібні комплекти стали логічним розвитком.
Часті запитання про дальність Hydra 70
Яка реальна дальність з українського Мі-24?
У типових умовах 2500–4000 метрів. При «підкиданні» вгору можна витягнути до 5 км, але точність при цьому знижується.
Чи залежить дальність від типу боєголовки?
Так. Легші фугасні боєголовки дають трохи більшу дальність, ніж важкі касетні або освітлювальні.
Чи можна збільшити дальність без заміни двигуна?
Частково — за рахунок оптимізації кута пуску, висоти і швидкості носія, а також програмних покращень траєкторії в керованих версіях.
Яка дальність наземного пуску?
Зазвичай 4–6 км залежно від кута підйому пускової установки і типу боєголовки.
Чи впливає вік ракети на дальність?
При правильному зберіганні — мінімально. Проблеми виникають лише при порушенні температурного режиму або механічних пошкодженнях.
Чек-лист оцінки можливої дальності перед застосуванням
- Визначити платформу: вертоліт / літак / наземна установка.
- Зафіксувати висоту і швидкість носія в момент пуску.
- Перевірити температуру повітря і палива в ракеті.
- Оцінити напрямок і швидкість вітру на траєкторії.
- Вибрати тип боєголовки і відповідну балістичну таблицю.
- Для керованих версій — переконатися в наявності лазерного підсвічування на всю дальність польоту.
- Закласти запас на розсіювання: на дистанції понад 5 км додати 15–20 % до очікуваної похибки.
- Перевірити кут кидка і можливість використання режиму «loft».
Дотримання цього переліку дозволяє уникнути більшості розчарувань, коли паспортна дальність не збігається з реальною точкою падіння. Hydra 70 залишається одним із найгнучкіших і найдешевших засобів авіаційного вогню ближнього радіуса, і розуміння саме факторів, що формують її дальність, дає змогу використовувати систему максимально ефективно.
